Pусский
English
- полный
- Название продукта
- ключевое слово
- Модель продукта
- Краткое описание продукта
- Описание продукта
- Полнотекстовый поиск
 |
Ввдение на основе металлокерамики
1. Определение и Характеристика
Металлокерамика на основе Ti (C, N) представляет собой композиционный материал, состоящий из твёрдой керамической частицы(нитроген карбида титана) и металлической связующей фазы (Mo, Ni). Он не только обладает высокой твердостью, износостойкостью, антикоррозийной стойкостью и сопротивляемостью высокой температуре, а так же хорошей ударной вязкости металлических материалов.
2. Область применения
Уникальные физико-химические свойства металлокерамики на основе Ti (C, N) позволяют широко использовать их в качестве режущих инструментов с ЧПУ, прсс-формы 3С, различных жаропрочных износостойких деталей и специальных режущих лезвий для кабелей, химических волокон и т. д.
Введение марок металлокерамики
ST20.
Оценка | ST20. | Характерная черта | Он имеет низкую плотность, высокую прочность, высокую жаропрочность, хорошую химическую стабильность и отличную стойкость к окислению при высоких температурах. В процессе резки трудно образовать наросты. |
Плотность | 6,20 г / см3 | ||
Твердость | 92,0 HRA. | Приложения | Подходит для высокоскоростной чистовой и получистовой обработки углеродистой стали, легированной стали, чугуна, нержавеющей стали, титанового сплава и других труднообрабатываемых материалов. Поверхность детали с обработкой гладка. |
Тренировка | 3000 МПа | ||

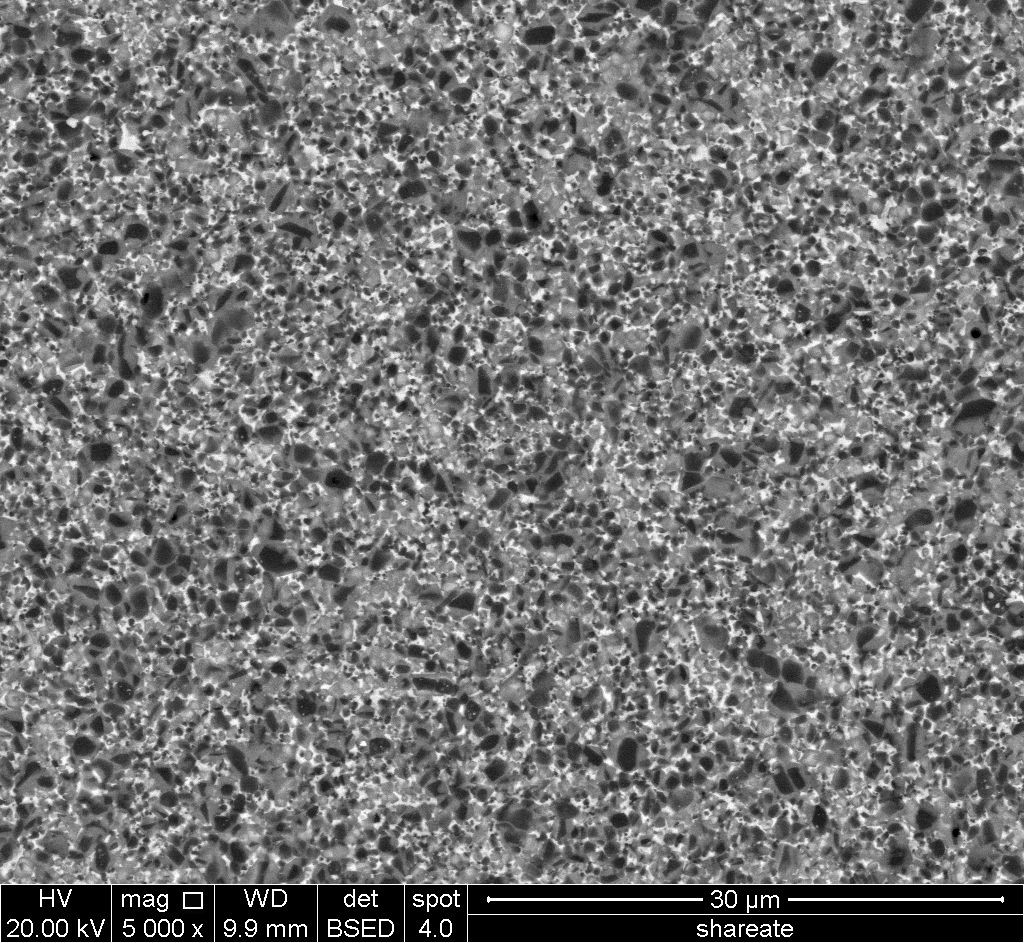

KIC | 9,8МПА * М.1/2. | Микроструктура |  |
Пористость | A02. | ||
B00 | |||
C00. |
St30.
Оценка | St30. | Характерная черта | Сплав не только с высокой вязкостью и хорошей износостойкостью, а также отличной антикоррозионной стойкостью. |
Плотность | 6,60 г / см3 | ||
Твердость | 88 HRA. | Приложения | Подходит для агрессивных сред с высокими требованиями к прочности и ударной вязкости, таких как режущие ножи, уплотнения для электроэнергетики, нефтехимии, машиностроения, текстильной и бумажной промышленности и т. д. |
Тренировка | 2800 МПа | ||

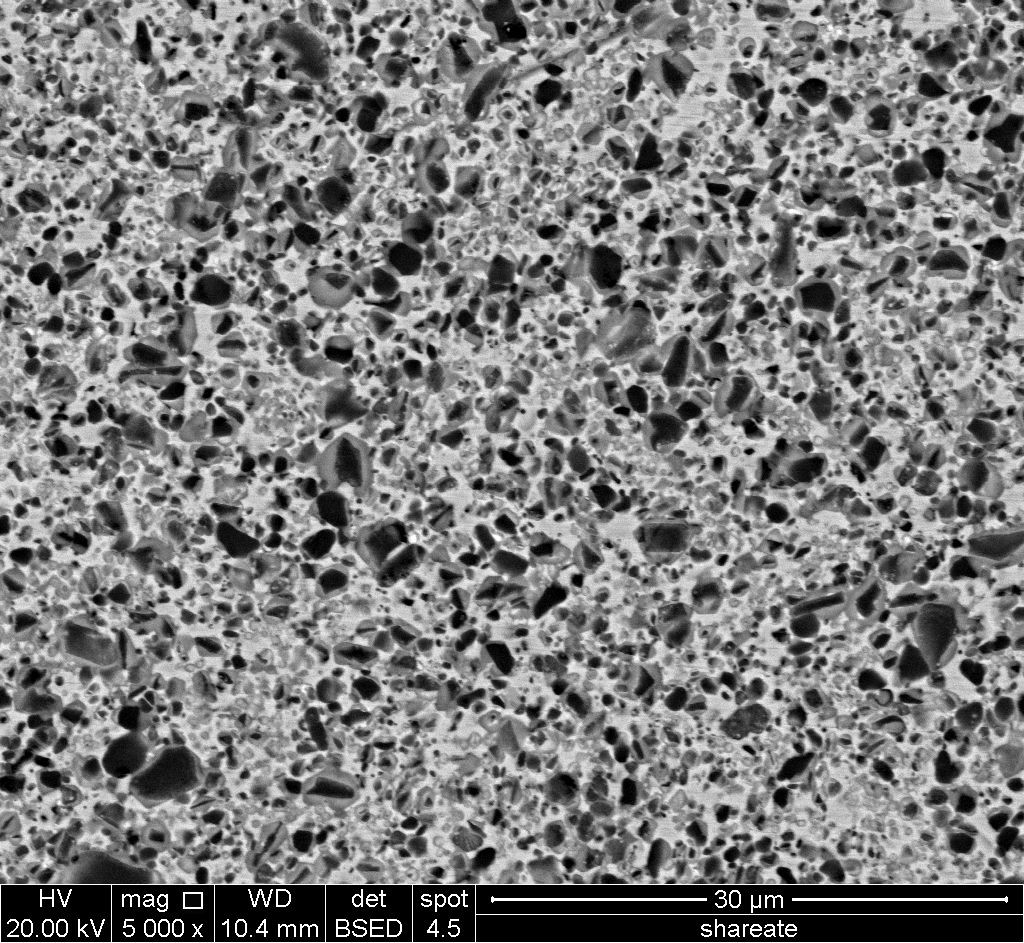

KIC | 18mpa * M.1/2. | Микроструктура |  |
Пористость | A02. | ||
B00 | |||
C00. |
ST25.
Оценка | ST25. | Характерная черта | Обладает превосходной стойкостью к высокотемпературному окислению, антикоррозионной стойкостью и стойкостью к тепловому удару, а также может сохранять хорошую стабильность размеров при циклических тепловых ударах в течение длительного времени. |
Плотность | 6,90 г / см3 | ||
Твердость | 87,0 HRA. | Приложения | Равная нагревательная пластина для станка для гибки 3D-стекла и другие высокотемпературные пресс-формы. |
Тренировка | 2300 МПа | ||

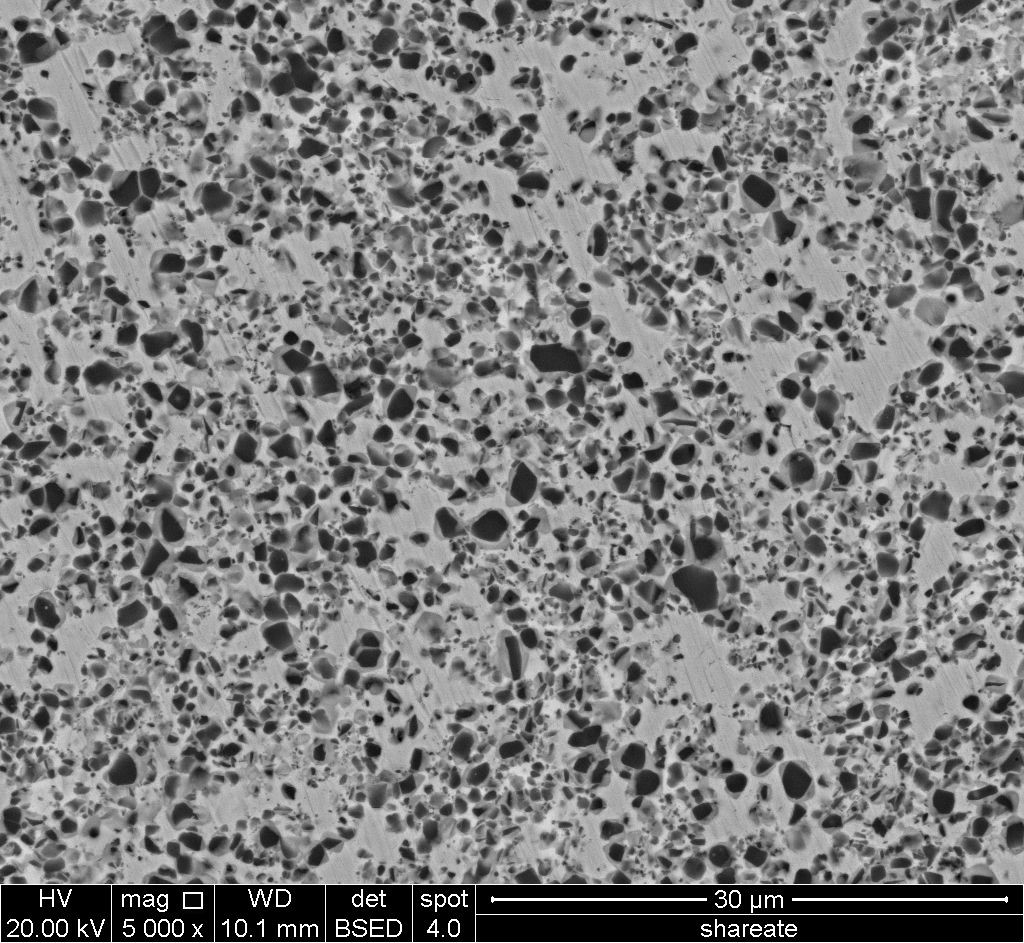

800 ℃Теплопроводность | 30 Вт м-1 · к-1 | Микроструктура |  |
400-800 ℃ коэффициент температурного расширения | 9,0 * 10-6 / ℃ | ||
| 800 ℃ Удельная теплоемкость | 510 · кг-1 · ℃ -1 | ||
800 ℃ увеличение окисления | 0,02 мг · см - 2 · H-1 |
Скачать
Ввдение на основе металлокерамики
1. Определение и Характеристика
Металлокерамика на основе Ti (C, N) представляет собой композиционный материал, состоящий из твёрдой керамической частицы(нитроген карбида титана) и металлической связующей фазы (Mo, Ni). Он не только обладает высокой твердостью, износостойкостью, антикоррозийной стойкостью и сопротивляемостью высокой температуре, а так же хорошей ударной вязкости металлических материалов.
2. Область применения
Уникальные физико-химические свойства металлокерамики на основе Ti (C, N) позволяют широко использовать их в качестве режущих инструментов с ЧПУ, прсс-формы 3С, различных жаропрочных износостойких деталей и специальных режущих лезвий для кабелей, химических волокон и т. д.
Введение марок металлокерамики
ST20.
Оценка | ST20. | Характерная черта | Он имеет низкую плотность, высокую прочность, высокую жаропрочность, хорошую химическую стабильность и отличную стойкость к окислению при высоких температурах. В процессе резки трудно образовать наросты. |
Плотность | 6,20 г / см3 | ||
Твердость | 92,0 HRA. | Приложения | Подходит для высокоскоростной чистовой и получистовой обработки углеродистой стали, легированной стали, чугуна, нержавеющей стали, титанового сплава и других труднообрабатываемых материалов. Поверхность детали с обработкой гладка. |
Тренировка | 3000 МПа | ||
KIC | 9,8МПА * М.1/2. | Микроструктура | |
Пористость | A02. | ||
B00 | |||
C00. |
St30.
Оценка | St30. | Характерная черта | Сплав не только с высокой вязкостью и хорошей износостойкостью, а также отличной антикоррозионной стойкостью. |
Плотность | 6,60 г / см3 | ||
Твердость | 88 HRA. | Приложения | Подходит для агрессивных сред с высокими требованиями к прочности и ударной вязкости, таких как режущие ножи, уплотнения для электроэнергетики, нефтехимии, машиностроения, текстильной и бумажной промышленности и т. д. |
Тренировка | 2800 МПа | ||
KIC | 18mpa * M.1/2. | Микроструктура | |
Пористость | A02. | ||
B00 | |||
C00. |
ST25.
Оценка | ST25. | Характерная черта | Обладает превосходной стойкостью к высокотемпературному окислению, антикоррозионной стойкостью и стойкостью к тепловому удару, а также может сохранять хорошую стабильность размеров при циклических тепловых ударах в течение длительного времени. |
Плотность | 6,90 г / см3 | ||
Твердость | 87,0 HRA. | Приложения | Равная нагревательная пластина для станка для гибки 3D-стекла и другие высокотемпературные пресс-формы. |
Тренировка | 2300 МПа | ||
800 ℃Теплопроводность | 30 Вт м-1 · к-1 | Микроструктура | |
400-800 ℃ коэффициент температурного расширения | 9,0 * 10-6 / ℃ | ||
| 800 ℃ Удельная теплоемкость | 510 · кг-1 · ℃ -1 | ||
800 ℃ увеличение окисления | 0,02 мг · см - 2 · H-1 |
Скачать
